Kaj merimo pri redoks potencialu?
ORP označuje električno potencialno razliko med primerno kovinsko merilno elektrodo v vzorcu in referenčno elektrodo. Merilnik jo navadno prikazuje v milivoltih, mV. Kombinirana elektroda ORP združuje oba sistema v enem ohišju.
Pri ustreznem preprostem redoks sistemu v ravnotežju je mogoče potencial povezati z določenim redoks parom. Resnične vode pogosto vsebujejo več elektroaktivnih snovi in na površini elektrode ne dosežejo nujno ravnotežja. Izmerjeni signal je lahko mešani potencial; ne pomeni selektivnega merjenja koncentracije ene same snovi.
Poznati morate uporabljeno referenco. Vrednost glede na dejansko referenčno elektrodo ni samodejno Eh glede na standardno vodikovo elektrodo. Za pretvorbo potrebujete potencial reference pri zadevni temperaturi in ustrezno dogovorjeno lestvico. Primerjajte le vrednosti z znano referenco in pogoji merjenja.
Zgradba in izbira elektrode ORP
Občutljiva kovinska površina je pogosto iz platine ali zlata, odvisno od uporabe. Kovina, ohišje, referenca in diafragma morajo ustrezati mediju. Zgodovinska slika v izvirniku prikazuje ADWA AD3230 z notranjo referenco, solnim mostom in platinasto površino. Sestavne dele tu predstavljamo v prevedenem pregledu.
| Sestavni del | Naloga | Preverjanje |
|---|---|---|
| Kovinska merilna površina | Stik z elektroaktivnimi sestavinami vzorca. | Obloge in umazanija lahko spremenijo odziv. |
| Notranja referenčna elektroda | Primerjalni potencial za meritev. | Za primerljive vrednosti zabeležite tip, stanje in temperaturo. |
| Elektrolit in solni most oziroma diafragma | Ionska povezava med referenco in vzorcem. | Zamašitev ali onesnaženje lahko povzroči lezenje rezultata. |
Podobno kot pri pH obstajajo kombinirani in ločeni sistemi. Podobna oblika ne pomeni zamenljivosti. Elektroda pH s preklopom merilnika ne pridobi ustrezne kovinske površine za ORP.
Merilniki ORP
Nekateri prenosni merilniki pH ali namizni merilniki pH podpirajo tudi način mV. V navodilih konkretnega modela preverite način merjenja, priključek in združljivo sondo ORP. Oznaka kakovostnega merilnika pH sama ne zagotavlja funkcije ORP. Na voljo so tudi samostojni testerji in nadzorni merilniki ORP.

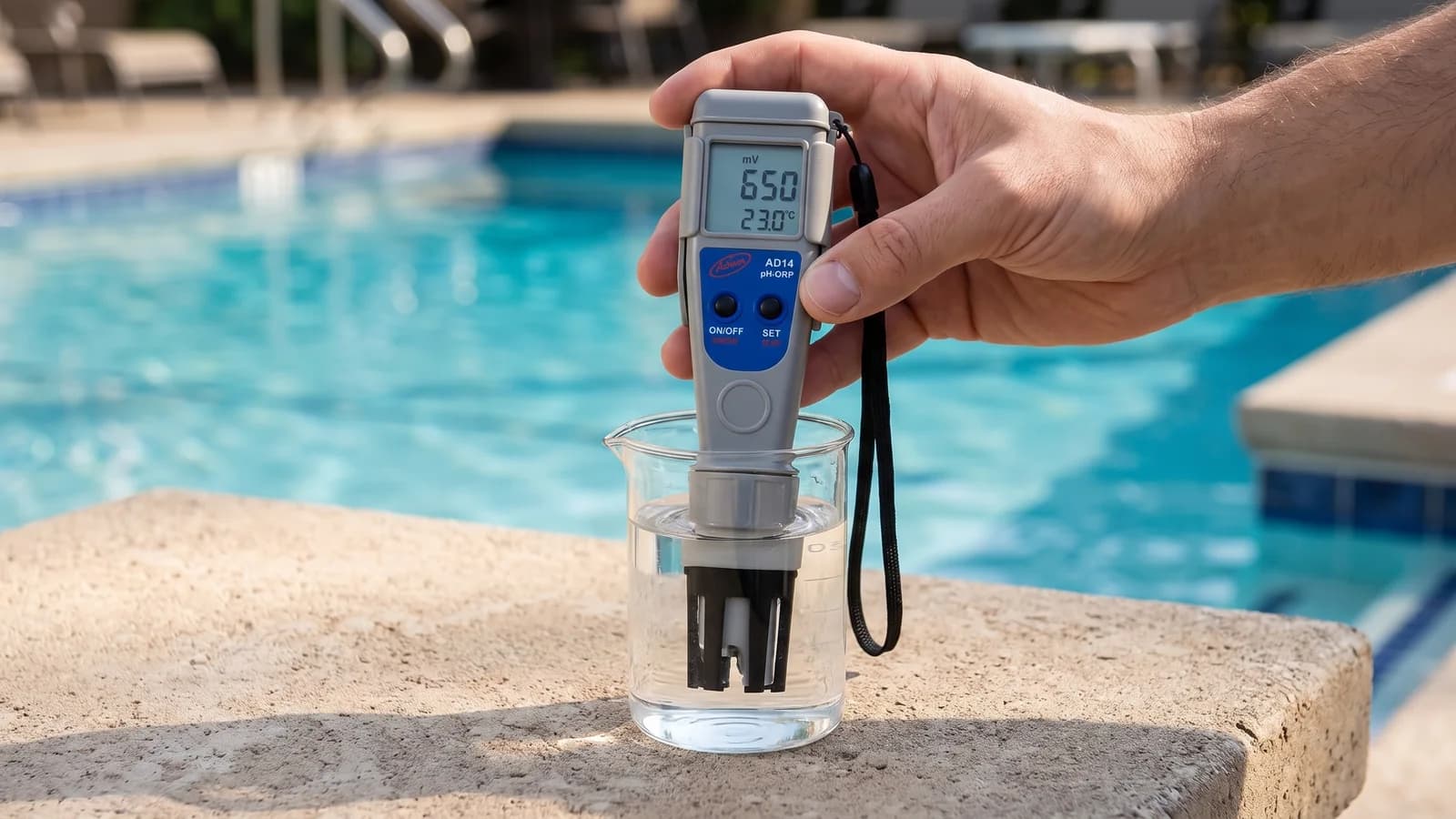

ADWA AD14 je ročni tester za pH, ORP in temperaturo. Po navodilih proizvajalca je njegov obseg ORP tovarniško kalibriran; preverjanje z ustreznim kontrolnim standardom ORP se razlikuje od kalibracije pH. Prikaz temperature ne pomeni, da se poljubni vzorci ORP samodejno preračunajo na isto temperaturo.
Pri ročnih, prenosnih in namiznih napravah primerjajte merilni obseg, ločljivost, navedeno točnost, referenco, zahteve za sondo in pogoje uporabe. Izbirajte glede na postopek in ne samo glede na razred naprave.
Oksidacija, redukcija in antioksidanti
Oksidacija pomeni oddajanje elektronov, redukcija pa sprejemanje elektronov. V primerljivem reakcijskem okolju in na isti referenčni lestvici lahko pozitivnejši potenciali opisujejo bolj oksidativne razmere. Predznak sam vode ne razvršča na zdrave in nezdrave ali čiste in onesnažene.
Izvirnik kot oksidante navaja kisik O₂, ozon O₃, fluor F₂, klor Cl₂, brom Br₂, kalijev permanganat KMnO₄, kalijev dikromat K₂Cr₂O₇, vodikov peroksid H₂O₂ in druge perokside. To so kemijski primeri v ustreznih pogojih, ne navodila za ravnanje ali odmerjanje. Vsake oksidacije ni mogoče na splošno opisati kot nastajanje prostih radikalov.
V ustreznih reakcijah lahko kot reducenti nastopajo alkalijske in zemeljskoalkalijske kovine, druge kovine, vodik in nekatere organske spojine. Sladkorji, alkoholi ali vitamini se lahko oksidirajo, vendar iz tega ne sledi splošna antioksidativna korist vsake takšne spojine za zdravje. Delovanje in smer reakcije sta odvisna od konkretnega sistema.
ORP ni specifičen parameter. Iz ene številke ne morete ločeno določiti več oksidantov in reducentov. Prav tako ne meri količine vitaminov, prostih radikalov ali zdravstvenega učinka živila.
Kje je ORP lahko koristen?
Potencial in reakcija sta lahko odvisna od pH, temperature, aktivnosti oziroma sestave in stanja elektrode. V preverjenih pogojih ORP pomaga spremljati procese, vendar ne nadomešča celovite analize.
| Uporaba | Možna korist | Meja razlage |
|---|---|---|
| Industrija | Spremljanje poteka validirane oksidacije ali redukcije. | Koncentracije kroma, cianidov ali drugih posameznih snovi ne meri selektivno. |
| Akvakultura in akvarij | Dodatno spremljanje trendov v znanih pogojih. | Še vedno so potrebna preverjanja kisika, dušikovih spojin in drugih zahtevanih parametrov. |
| Bazen | Dopolnilna informacija pri nadzoru dezinfekcije. | Dezinfekcijsko sredstvo in higienska merila preverjajte ločeno. |
| Priprava vode | Nadzor določenega preverjenega procesa. | Ciljne vrednosti in ukrepi veljajo za konkretno napravo, ne za vsako vodo. |
Bazenska voda: ORP ni koncentracija klora
Pri dezinfekciji s klorom niso pomembni le dodana količina, temveč tudi aktivne oblike, pH, temperatura, obremenitev vode, morebitni stabilizator in kontaktni čas. Med pH in ORP lahko obstaja povezava. Prosti klor ter po potrebi skupni klor je kljub temu treba preverjati z ustrezno metodo.
Zgodovinska tabela iz izvirnika pripisuje vrednostim ORP naslednje čase za E. coli. Pogoji poskusa in zanesljiva splošna prenosljivost tukaj niso dokazani. Številke so ohranjene za razumevanje izvirnega gradiva in niso obratovalna ali varnostna navodila.
| ORP v izvirniku | Zgodovinski čas | Razlaga |
|---|---|---|
| 650 mV | 0 sekund | Ne zagotavlja univerzalne takojšnje inaktivacije. |
| 600 mV | 10 sekund | Brez znanih pogojev poskusa ni prenosljivo. |
| 550 mV | 100 sekund | Upoštevati je treba organizem, sredstvo in kontaktni čas. |
| 500 mV | 1 ura | Ni splošni časovni načrt za vsak bazen. |
| 450 mV | Brez baktericidnega učinka | Tudi ta splošna trditev ni univerzalna ocena vzorca. |
Samo 650 mV ne dokazuje takojšnjega uničenja vseh bakterij. Številka v tabeli ne potrjuje higienske varnosti niti zadostne koncentracije dezinfekcijskega sredstva. Upoštevajte zahteve svojega sistema in ločeno merjene parametre.
Izvirni diagram klor–pH–ORP navaja CHEMTROL 1996 ter pogoje 25 °C, alkalnost 100 ppm in TDS 500 ppm. Prikazuje pH 6,5–8,5, ORP 550–900 mV ter krivulje klora 0,2; 0,6; 1,0; 2; 3; 5; 7 in 10 ppm. Ti pogoji in krivulje ne pomenijo univerzalne pretvorbene lestvice. Druga sestava vode, temperatura ali referenca lahko spremenijo povezavo.
Hach pojasnjuje, da je povezava lahko uporabna v nadzorovanih pogojih, vendar se ORP ne odziva selektivno na klor. Koncentracijo preverjajte z ustrezno kemijsko analizo, namesto da iz splošnega diagrama odčitate odmerek.
Ozon pri pripravi vode
Ozon je močan oksidant, ki se uporablja v primerno zasnovanih napravah za obdelavo vode, odpadne vode in tehnoloških tokov. V izvirniku navedeno 600–3000-kratno delovanje v primerjavi s klorom ni splošno zagotovilo. Učinkovitost je med drugim odvisna od organizma, koncentracije, kontaktnega časa in lastnosti vode.
Oksidacija lahko spremeni nekatere organske snovi, snovi z vonjem ali oksidabilne anorganske snovi. Ali nastanejo delci, ki jih je mogoče filtrirati, in ali je primerno povratno izpiranje, je odvisno od snovi in procesa. Ozon ne uniči samodejno vseh mikroorganizmov ali vseh raztopljenih mineralov. Tudi splošna trditev, da odpornost ne nastaja, ne nadomešča preverjanja učinkovitosti.
Izvirnik navaja obdelavo vode in odpadne vode, procese v živilski tehnologiji, kemijsko oksidacijo ter pripravo pitne vode. Vsaka uporaba zahteva ustrezno tehnično in higiensko potrditev. Ozon ne nadomesti samodejno vseh nadaljnjih stopenj dezinfekcije v vsakem sistemu.
Zgodovinski diagram ozona prikazuje 0–0,5 mg/l na koncentracijski osi in približno 200–1000 mV na osi ORP. Desna os nosi zgodovinski napis »Število koliformnih bakterij ×100/ml« in vrednosti 300, 36, 3 in 0. Natančen pomen te oznake enote v izvirniku ni jasno dokumentiran. Brez dokumentiranih pogojev poskusa iz diagrama ni mogoče izpeljati splošne meritve koncentracije niti odsotnosti mikroorganizmov.
Tudi štiri prvotna področja uporabe tukaj ohranjamo kot zgodovinske podatke iz izvirnika. Niso potrjeni ciljni odmerki, varne koncentracijske meje ali splošna pretvorba mV v ppm.
| Zgodovinska uporaba | ORP v izvirniku | Ozon v izvirniku |
|---|---|---|
| Akvakultura in hladilni stolpi | 200–400 mV | <0,06 ppm |
| Bazeni | 500–600 mV | <0,15 ppm |
| Dezinfekcija vode | 600–800 mV | <0,4 ppm |
| Postopek, poimenovan »odstranitev mikroorganizmov« | Nad 800 mV | >0,4 ppm |
ORP lahko spremlja validiran proces, ne meri pa neposredno koncentracije ozona. EPA za odpadno vodo opisuje pomen koncentracije, kontaktnega časa, mešanja in preverjanja konkretne naprave. Ta zgodovinski ameriški okvir za odpadno vodo ni lokalni predpis za bazene ali pitno vodo.
Ozonizacija zahteva strokovno načrtovanje in obratovanje z nadzorom izpostavljenosti ter po potrebi stranskih produktov. Vrednost ORP ne nadomešča teh preverjanj. Zgodovinske tabele niso navodilo za domače dodajanje ozona.
Stabilnost vode in diagram potencial–pH
Pri elektrolizi lahko v ustreznih pogojih na katodi nastaja vodik, na anodi pa kisik. Diagram potencial–pH opisuje termodinamična ravnotežna območja v določenih pogojih. Ni univerzalna napoved hitrosti ali dejanskih reakcij vsakega vzorca vode.
Pogosto navedena razlika približno 1,23 V se nanaša na reverzibilni razcep vode v standardnih pogojih. Delujoča celica potrebuje tudi ustrezne prenapetosti in napetostne izgube. Ta vrednost ni univerzalni praktični prag začetka delovanja ali splošno stabilnostno območje na zaslonu ročnega testerja ORP.
Izvirna slika označuje potencial glede na NHE in os pH 0–14. Idealizirani spodnji mejni vrednosti sta 0 V pri pH 0 in −0,829 V pri pH 14, zgornji pa 1,229 V oziroma 0,401 V. Obe premici imata približno −59,2 mV na enoto pH. Te modelne številke zahtevajo navedeno vodikovo referenčno lestvico ter ustrezne pogoje temperature in aktivnosti.
| Modelna meja v izvirni sliki | pH 0 | pH 14 |
|---|---|---|
| Meja vodika glede na NHE | 0 V | −0,829 V |
| Meja kisika glede na NHE | 1,229 V | 0,401 V |
Rdeča srednja črta v izvirniku razdeli risbo na »oksidirano« in »reducirano«. Ni splošna meja zdravja ali kakovosti vode. Vrednosti glede na drugo referenčno elektrodo ne smete neposredno prenesti v diagram NHE brez ustrezne pretvorbe.
pH opisuje kislinsko-bazne razmere. Pod temperaturno odvisno nevtralno točko je raztopina kisla, nad njo bazična; pri približno 25 °C je nevtralni pH približno 7. ORP in pH dajeta različne informacije, njuna kombinacija pa še ni celovita analiza vode.
Pijače in zdravstvene trditve
Ogljikov dioksid lahko zniža pH vode. Vodik, kisik in druge sestavine lahko v določenih pogojih vplivajo na meritev ORP. Iz oznak gazirano, alkalno, z vodikom ali obogateno s kisikom brez drugih podatkov ne morete sklepati na natančne vrednosti.
Primeri iz izvirnika – gazirana voda pod pH 7, voda z vodikom okoli pH 9, izdelana z določenimi napravami, in alkalna voda, obogatena s kisikom – niso nespremenljive lastnosti vsake takšne skupine izdelkov. Upoštevati je treba sestavo, proizvodnjo, temperaturo in merilni sistem.
Nižji ORP ali višji pH sama ne dokazujeta zdravstvene koristi, pitnosti ali odsotnosti onesnaževal. Živila in pijače ocenjujte z ustreznimi kemijskimi in mikrobiološkimi preiskavami. Ena vrednost elektrode ni lestvica zdrave prehrane.
Kako zagotoviti sledljivo meritev in razlago?
- Izberite elektrodo in postopek, ki ustrezata vzorcu.
- Po navodilih proizvajalca preverite stanje in odziv z ustrezno referenčno raztopino ORP; upoštevajte referenčno lestvico in temperaturo.
- Odvzemite reprezentativen vzorec in omejite neželene spremembe med odvzemom.
- Po postopku počakajte na ustrezne pogoje odčitavanja. Zabeležite mV, pH, temperaturo, referenco in okoliščine meritve.
- Trende ocenjujte skupaj z drugimi zahtevanimi analizami. Sondo čistite in shranjujte po njenih navodilih.
Tehnični viri
Hach: omejitve povezave med ORP in klorom. CDC: ločeno preverjanje pH in dezinfekcijskega sredstva. EPA: ozon pri dezinfekciji odpadne vode. ADWA: navodila AD14. Caltech: načela elektrolize vode.
